Поверка общедомовых теплосчётчиков (ОДПУ)

Назначение общедомовых приборов учета тепла заключается в измерении объема теплоносителя и количества потребленной энергии на границе балансовой принадлежности здания.

Установка ОДПУ является обязательной процедурой для всех многоквартирных домов в соответствии с Федеральным законом под номером 261-ФЗ об энергосбережении. Прибор позволяет вести коммерческий расчет между потребителями коммунальных услуг и теплоснабжающей организацией за фактически поставленный ресурс. Монтаж прибора выполняется в индивидуальном тепловом пункте (ИТП) на вводе трубопроводов в здание. Проведение таких процедур, как официальная поверка приборов учета тепла, гарантирует точность фиксации расхода теплоносителя.

Правовые основания установки ОДПУ направлены на стимулирование рационального использования ресурсов. В отличие от индивидуальных приборов учета, которые контролируют потребление тепла в рамках одной квартиры, общедомовой комплекс фиксирует общие тепловые потери здания, включая отопление лестничных клеток, подвалов и чердачных помещений. На основании этих показаний рассчитывается разница между общим объемом потребления и суммой показаний всех квартирных тепломеров, которая затем распределяется между жильцами.

Конструктивные отличия общедомовых теплосчетчиков от индивидуальных приборов заключаются в их модульной структуре и увеличенных номинальных диаметрах расходомеров.

Индивидуальный теплосчетчик представляет собой единый моноблочный прибор, который монтируется на горизонтальном вводе отопления в квартиру. Диаметр его проточной части обычно составляет 15 миллиметров (мм) или 20 мм. В то же время общедомовой прибор собирается по модульной схеме и представляет собой полноценный комплекс из нескольких независимых измерительных компонентов. Номинальный диаметр (Ду) расходомеров для общедомовых систем составляет от 50 до 200 мм.

Модульный принцип построения ОДПУ позволяет оперативно заменять отдельные элементы при их выходе из строя без демонтажа всего узла. В состав комплекса входят отдельные датчики расхода, вычислительный блок и подобранные пары температурных датчиков. Это обеспечивает высокую ремонтопригодность оборудования, но требуется более сложная периодическая поверка общедомовых счетчиков, так как каждый измерительный компонент должен проходить метрологические испытания независимо.

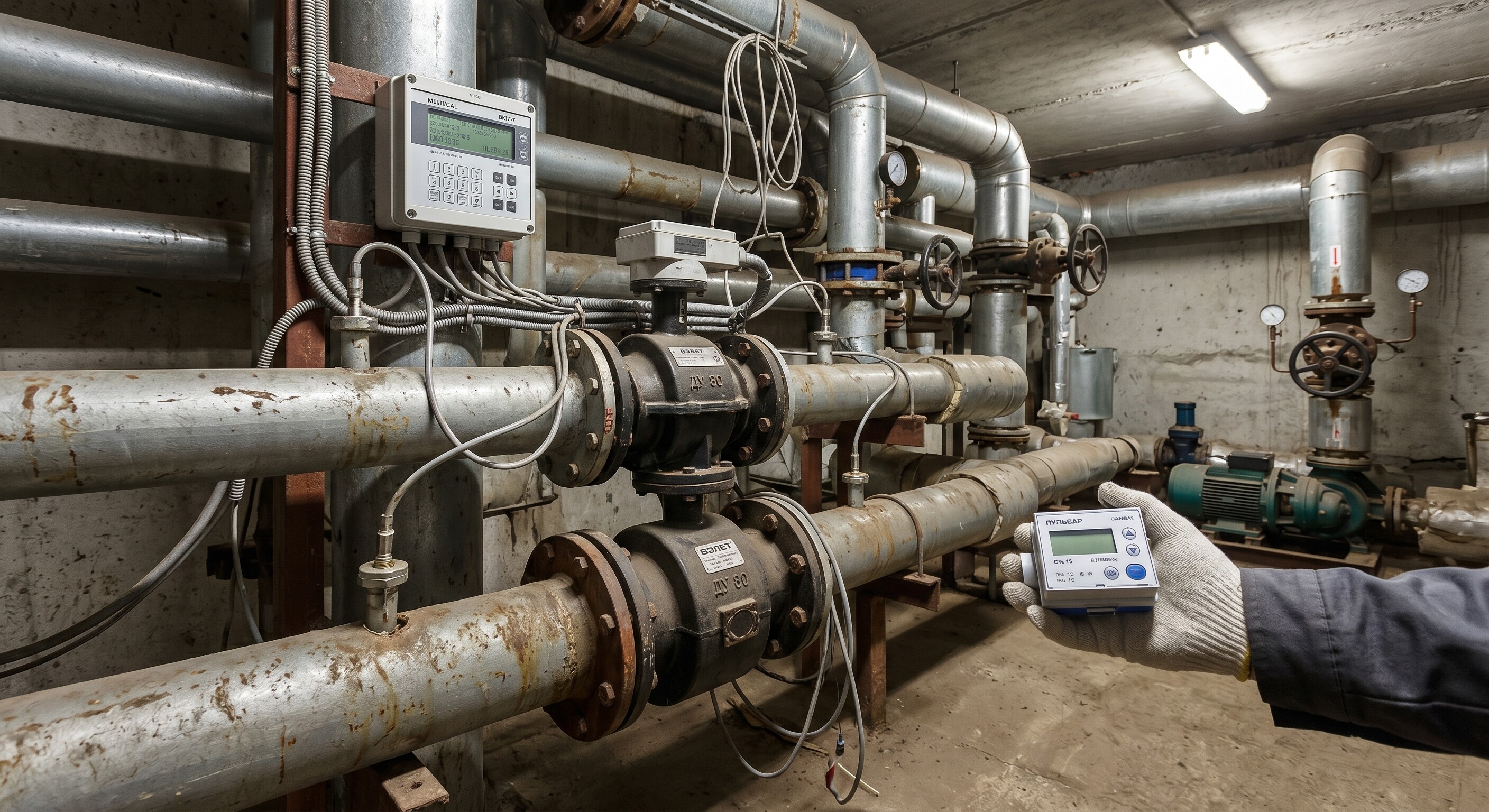

Состав оборудования узла коммерческого учета тепловой энергии включает тепловычислитель, преобразователи расхода, термопреобразователи сопротивления и датчики давления.

Узел коммерческого учета тепловой энергии (УКУТ) представляет собой сложный инженерный комплекс, состоящий из нескольких измерительных приборов. Главным элементом системы является тепловычислитель, который обрабатывает сигналы от внешних датчиков и производит вычисления потребленной тепловой энергии в гигакалориях (Гкал). Для этого к вычислителю подключаются два датчика расхода, устанавливаемые на подающем и обратном трубопроводах отопления здания.

Помимо расходомеров, в состав оборудования входит пара термопреобразователей сопротивления, которые измеряют температуру теплоносителя на входе и выходе из здания. Эти датчики подбираются в согласованные пары на заводе, чтобы минимизировать погрешность измерения разности температур. Дополнительно узел учета комплектуется датчиками давления, контролирующими гидравлический режим работы сети. Все данные архивируются в памяти вычислителя для последующей передачи в теплоснабжающую компанию.

Физические принципы работы расходомеров большого диаметра базируются на законе электромагнитной индукции или измерении разности времени прохождения ультразвуковых сигналов.

В современных тепловых пунктах применяются расходомеры двух типов: электромагнитные и ультразвуковые. Электромагнитные датчики работают на основе закона электромагнитной индукции Фарадея. При прохождении электропроводящей жидкости через магнитное поле в ней индуцируется электрическое напряжение, пропорциональное скорости потока. Такие приборы не создают сопротивления потоку, но требуют качественного заземления трубопроводов ИТП.

Ультразвуковые расходомеры используют метод измерения времени прохождения акустических импульсов по направлению потока воды и против него. Разность этих времен прямо пропорциональна скорости течения теплоносителя. Эти приборы отличаются высокой стабильностью показаний, но чувствительны к наличию пузырьков воздуха в воде и солевых отложений на внутренних стенках измерительного канала. Ниже приведена сравнительная таблица этих технологий.

Поверка общедомового теплосчетчика без демонтажа невозможна, так как для подтверждения его метрологического класса точности требуется проливка на стационарном стенде.

Попытки провести поверку крупного общедомового прибора непосредственно на месте установки без демонтажа являются технически невыполнимыми и признаются мошенничеством. Для подтверждения метрологических характеристик расходомеров диаметром от 50 мм требуются расходы воды до 200 кубических метров в час (м3/ч). Создать такой поток воды с помощью мобильных установок в подвале жилого дома невозможно.

Для поверки датчиков температуры также требуется их полное извлечение и калибровка в лабораторных термостатах при фиксированных температурах. Если компания предлагает выполнить поверку общедомового узла учета за несколько минут без снятия приборов, ее действия незаконны. Результаты такой процедуры не будут внесены в государственный реестр ФГИС Аршин, а прибор признают непригодным для коммерческих расчетов.

Проведение испытаний на стационарных проливных установках позволяет сопоставить показания расходомера с эталонными весами при различных режимах расхода воды.

В специализированной лаборатории демонтированные расходомеры устанавливают на поверочный проливной стенд. В процессе испытаний через датчик проливают контрольные объемы воды при трех фиксированных режимах расхода: минимальном, переходном и максимальном. Прибор сопоставляет количество прошедшей воды с эталонными показаниями весовых устройств высокой точности. Погрешность измерений ОДПУ не должна превышать установленные паспортные значения.

Датчики температуры проверяют в специальных жидкостных термостатах. Их опускают в эталонные ванны с температурой 30 градусов Цельсия (°C), 60 °C и 90 °C, где контролируют стабильность их электрического сопротивления. Межповерочный интервал для большинства общедомовых тепломеров составляет 4 года. Своевременное выполнение этих испытаний гарантирует правильный учет тепла и исключает необоснованные начисления со стороны ресурсоснабжающей компании.

Монтаж габаритных имитаторов на период поверки ОДПУ обеспечивает непрерывность циркуляции теплоносителя и герметичность системы отопления здания.

На время нахождения измерительных приборов в метрологической лаборатории на трубопроводы устанавливают габаритные имитаторы. Они представляют собой металлические монтажные вставки, которые точно соответствуют длине и диаметру снятых расходомеров. Имитаторы закрепляют болтами через фланцевые соединения с использованием герметизирующих прокладок, что позволяет восстановить контур циркуляции воды.

Установка таких вставок обязательна для защиты внутренней системы отопления здания от завоздушивания и поддержания постоянного давления. Если поверка проводится в межотопительный период, монтажные проставки позволяют осуществлять такие работы, как промывка и опрессовка системы отопления, без риска повреждения измерительных каналов теплосчетчика грязной водой или избыточным гидравлическим давлением.

Ответственность управляющих организаций за исправность общедомовых приборов учета закреплена в Жилищном кодексе Российской Федерации и включает постоянный контроль работоспособности ОДПУ.

Согласно Жилищному кодексу РФ, общедомовой теплосчетчик входит в состав общего имущества многоквартирного дома. Это накладывает на обслуживающую организацию обязанность по содержанию узла учета, при этом все расходы на коммунальный аудит и ремонт ложатся на управляющую компанию. Управляющая компания отвечает за сохранность оборудования, целостность пломб и бесперебойную передачу данных.

При обнаружении неисправности ОДПУ управляющая организация обязана незамедлительно сообщить об этом в ресурсоснабжающую компанию и принять меры по ремонту. На восстановление работоспособности системы закон отводит управляющей компании 15 суток. Если обслуживающая организация допускает просрочку поверки или игнорирует поломку прибора, жильцы имеют право потребовать перерасчет коммунальных начислений и подать жалобу в государственную жилищную инспекцию.

Роль ресурсоснабжающих организаций при коммерческом учете тепла заключается в верификации показаний ОДПУ, пломбировке приборов и подписании акта допуска в эксплуатацию.

Ресурсоснабжающая организация (РСО) является поставщиком тепловой энергии и принимает показания общедомового счетчика для начисления платежей. Представители РСО осуществляют ввод узла учета в коммерческую эксплуатацию. Они проверяют соответствие монтажа оборудования проекту, устанавливают собственные контрольные пломбы на разъемы и подписывают акт допуска.

РСО не несет ответственности за техническое состояние и поверку общедомовых приборов, если это не предусмотрено специальным договором на сервисное обслуживание. Однако инспектор РСО имеет право проводить регулярные проверки узла учета для контроля целостности пломб и выявления несанкционированного вмешательства в работу вычислителя. При обнаружении нарушений РСО аннулирует акт допуска и переводит расчеты на нормативный режим.

Оплата услуг по поверке и обслуживанию ОДПУ осуществляется за счет ежемесячных взносов жильцов на содержание общего имущества многоквартирного дома.

Расходы на техническое содержание, ремонт и поверку общедомового счетчика должны быть включены в тариф за содержание жилого помещения. Эти средства собираются управляющей организацией ежемесячно. Жильцы не должны оплачивать поверку отдельно, если данная услуга уже заложена в утвержденную смету расходов управляющей компании. Таким образом, финансирование технического обслуживания является регулярным процессом, покрываемым из стандартных квитанций.

Управляющая организация обязана ежегодно утверждать перечень работ по содержанию общего имущества на общем собрании собственников. В этот перечень в обязательном порядке вносится обслуживание узла учета тепловой энергии. Собственники квартир имеют право потребовать от УК подробный отчет о расходовании средств, направленных на обслуживание и метрологический контроль ОДПУ.

Законность дополнительных целевых сборов на ремонт или замену ОДПУ подтверждается исключительно решением общего собрания собственников квартир.

В случаях, когда требуется полная замена вышедшего из строя теплосчетчика или проведение сложного дорогостоящего ремонта, не предусмотренного базовым тарифом, УК не имеет права собирать деньги без согласия жильцов. Любые разовые сборы на данные нужды требуют проведения общего собрания собственников и составления официального протокола голосования. Вопрос о том, кто оплачивает метрологический контроль ОДПУ при возникновении внештатных ситуаций, решается большинством голосов.

Если собрание жильцов одобряет выделение целевых средств, сумма распределяется между всеми собственниками пропорционально площади их квартир. Без протокола общего собрания любые начисления в квитанциях за поверку или покупку нового прибора являются незаконными. В таких ситуациях жильцы могут оспорить действия УК через прокуратуру или жилищную инспекцию.

Расчет потребления тепловой энергии в первые 3 месяца после поломки или пропуска поверки ОДПУ производится по среднемесячным объемам за предыдущий период.

Если общедомовой прибор учета тепла выходит из строя или истекает срок его поверки, закон защищает потребителей от резкого роста платежей в первое время. В течение первых 3 месяцев начисления за тепловую энергию производятся на основе средних показаний прибора за прошлый отопительный период. Это дает управляющей организации достаточно времени для проведения демонтажа, лабораторных испытаний и обратной установки оборудования. Для понимания общих правил контроля точности полезно узнать, как проводится метрологическая экспертиза тепловых счетчиков в аккредитованных центрах.

Этот льготный период длительностью 3 месяца позволяет избежать начислений по максимальным нагрузкам здания. Однако если управляющая компания не успевает вернуть поверенный прибор в эксплуатацию за 3 месяца, порядок расчетов кардинально меняется, что приводит к негативным финансовым последствиям для всех собственников жилых помещений в доме.

Применение нормативов потребления с повышающим коэффициентом 1.5 начинается с четвертого месяца отсутствия показаний исправного общедомового теплосчетчика.

Начиная с четвертого месяца после поломки или истечения срока поверки ОДПУ расчет платы переводится на нормативы потребления коммунальной услуги. Если в доме имеется техническая возможность установки прибора учета, но он остается неисправным, к нормативу применяется повышающий коэффициент 1.5. Это увеличивает итоговую сумму платежа за отопление на 50% по сравнению с расчетами по реальному потреблению здания.

Такие начисления производятся до момента ввода поверенного прибора обратно в коммерческую эксплуатацию. Применение повышающего коэффициента призвано стимулировать управляющие организации к своевременному проведению метрологических процедур. Финансовые потери в этом случае ложатся на собственников жилья, которые впоследствии могут взыскать эти убытки с управляющей компании через суд за ненадлежащее исполнение договора управления.

Регламент сезонных работ включает гидравлические испытания трубопроводов ИТП, промывку системы от отложений и своевременный метрологический контроль приборов.

Подготовка общедомового узла учета тепловой энергии к отопительному сезону начинается сразу после завершения предыдущего периода отопления. В рамках регламента специалисты выполняют промывку теплообменников. Своевременная подготовка ИТП к отопительному сезону позволяет избежать аварий в зимний период. Также проводится опрессовка системы избыточным давлением для проверки прочности соединений. В этот период очень важна комплексная подготовка узлов учета к зимнему периоду, исключающая сбои в холода.

Во время проведения промывки и опрессовки измерительные датчики расхода ОДПУ обязательно демонтируются или перекрываются запорной арматурой. На их место устанавливают временные металлические байпасы. Это предотвращает засорение проточной части приборов грязью и защищает их электронные компоненты от гидроударов при гидравлических испытаниях.

Сроки выполнения метрологических процедур для подготовки ОДПУ жестко ограничены критической датой 1 сентября каждого года перед стартом отопительного сезона.

Все метрологические испытания и поверка компонентов ОДПУ должны быть завершены до наступления осени. Критической датой для сдачи узла учета и получения акта допуска является 1 сентября каждого года перед стартом отопительного сезона. Если приборы не будут поверены и допущены к этой дате, теплоснабжающая организация имеет право отказать в выдаче паспорта готовности здания к зиме.

Управляющим компаниям рекомендуется инициировать процедуру поверки в мае или июне. Средний срок проведения поверки расходомеров большого диаметра в лаборатории составляет от 5 до 10 рабочих дней. Запоздалое обращение к метрологам в августе приводит к очередям на проливных стендах, из-за чего управляющая компания рискует сорвать сроки подготовки и перевести дом на оплату по нормативу с начала отопительного сезона.

Порядок подачи заявления предусматривает обращение в теплоснабжающую организацию за 10 рабочих дней до планируемой даты визита инспектора для опломбировки прибора.

После успешного монтажа поверенного теплосчетчика управляющая организация обязана вызвать инспектора РСО для ввода прибора в эксплуатацию. Для этого направляется письменное заявление не позднее чем за 10 рабочих дней до желаемой даты визита. К заявлению прилагаются копии технических паспортов приборов, свидетельства о поверке и проектная документация на узел учета. Правильно оформленный регламент сезонной подготовки ИТП позволяет пройти эту процедуру без замечаний.

Инспектор РСО проводит осмотр узла, проверяет соответствие выполненных работ проекту, целостность соединений и отсутствие течей. По результатам осмотра инспектор устанавливает свинцовые или пластиковые пломбы на приборы и подписывает двухсторонний акт допуска узла учета в эксплуатацию. С этого момента начисления за тепло производится по показаниям прибора.

Верификация подрядчика в реестре Росаккредитации позволяет убедиться в наличии у компании действующего аттестата на право проведения поверки средств измерений.

Проводить данные работы имеют право только те организации, которые прошли государственную аккредитацию. Управляющая компания обязана проверять статус подрядной организации перед тем, как будет заказана поверка измерительного оборудования. Сделать это можно в электронном реестре аккредитованных лиц на официальном портале Росаккредитации по уникальному номеру записи.

Номер записи в реестре аккредитованных лиц имеет формат вида RA-RU-XXXXXX. В системе Росаккредитации запись должна иметь статус "Активен". Привлечение неаккредитованных лиц делает процедуру поверки недействительной. В таком случае показания прибора не будут приниматься ресурсоснабжающей организацией, а узел учета признают неповеренным.

Электронная фиксация результатов поверки в системе ФГИС Аршин является единственным официальным подтверждением легитимности проведенной метрологической процедуры.

Результаты поверки всех измерительных приборов должны передаваться в Федеральный информационный фонд по обеспечению единства измерений ФГИС Аршин. Внесение данных в систему является обязанностью аккредитованной метрологической организации. Запись в реестре должна быть опубликована в течение 40 рабочих дней после проведения поверки.

Электронная запись во ФГИС Аршин содержит заводской номер теплосчетчика, марку прибора, дату проведения испытаний и срок действия очередной поверки. Собственники жилья и представители управляющей компании могут самостоятельно проверить наличие сведений в базе данных по серийному номеру вычислителя. Отсутствие записи означает, что поверка юридически не состоялась.

Заблуждение о достаточности бумажного свидетельства без электронной записи во ФГИС Аршин часто приводит к отказу во вводе ОДПУ в коммерческую эксплуатацию.

Среди представителей жилищных объединений распространено ошибочное мнение, что наличие бумажного свидетельства с синей печатью полностью подтверждает легитимность поверки. Однако в соответствии с Федеральным законом под номером 102-ФЗ об обеспечении единства измерений бумажные бланки больше не имеют самостоятельной юридической силы и выполняют лишь информационную функцию.

Инспектор ресурсоснабжающей организации обязательно проверяет наличие электронной записи в реестре ФГИС Аршин перед подписанием акта допуска узла в эксплуатацию. Если подрядчик выдал бумажные документы, но не внес данные в электронную систему, прибор будет признан неповеренным. Поэтому важно контролировать фактическую регистрацию результатов поверки в федеральной базе данных.

Часто задаваемые вопросы о поверке общедомовых теплосчетчиков содержат ответы на важные темы, касающиеся зоны ответственности, финансовых сборов и правил проведения процедур.

Ниже приведены официальные ответы на самые распространенные вопросы.
