Ремонт теплосчётчиков

Электронный тепловычислитель выполняет математическую обработку сигналов от датчиков расхода и температуры для непрерывного расчета потребленной энергии.

Этот узел объединяет микропроцессорный блок, энергонезависимую память, часы реального времени и жидкокристаллический дисплей. Главным компонентом платы является микроконтроллер, управляющий циклами опроса внешних сенсоров с шагом от 2 до 10 секунд. Для сохранения данных при отключении электропитания плата оснащается энергонезависимой памятью типа EEPROM или FRAM.

Автономную работу вычислительного блока обеспечивает литиевая батарея с номинальным напряжением 3,6 вольта, рассчитанная на длительную эксплуатацию. Интегрированные интерфейсы связи позволяют передавать накопленные показания на серверы управляющих компаний в автоматическом режиме. Снять показания с индивидуальных квартирных приборов можно визуально через меню индикации.

Жидкокристаллический дисплей служит для локального визуального контроля текущих показаний, архивных данных и системных кодов ошибок. Микросхема часов реального времени функционирует непрерывно, отсчитывая секунды и формируя календарные метки для архивов потребления. Все элементы электронной платы защищены специальным лаковым покрытием от воздействия повышенной влажности и пыли. Конструкция корпуса исключает попадание конденсата на токоведущие дорожки при правильной установке устройства.

Определение объема протекшего теплоносителя выполняется с помощью расходомеров различных типов, интегрированных в подающий или обратный трубопровод.

В теплоснабжении широкое распространение получили ультразвуковые, механические и электромагнитные датчики расхода. Ультразвуковой прибор определяет скорость движения воды по разности времени прохождения акустических импульсов по направлению потока и против него. Внутри измерительного тракта установлена пара пьезоэлектрических преобразователей, которые излучают и принимают сигналы частотой от 1 до 2 мегагерц (тип датчика определяет точную рабочую частоту). Электромагнитные расходомеры используют закон Фарадея, измеряя наведенную электродвижущую силу при движении жидкости через магнитное поле. Такие системы отличаются высокой точностью, но требуют стабильного внешнего питания и чувствительны к качеству заземления.

Механические расходомеры фиксируют объем жидкости по числу оборотов крыльчатки, находящейся непосредственно в потоке теплоносителя. Вращение крыльчатого механизма передается на счетное устройство через герметичную магнитную муфту, предотвращающую протечки воды. Этот тип датчиков отличается простотой конструкции, но подвержен износу и засорению механическими примесями. Выбор конкретного типа расходомера зависит от диаметра условного прохода трубопровода и требуемого класса точности прибора.

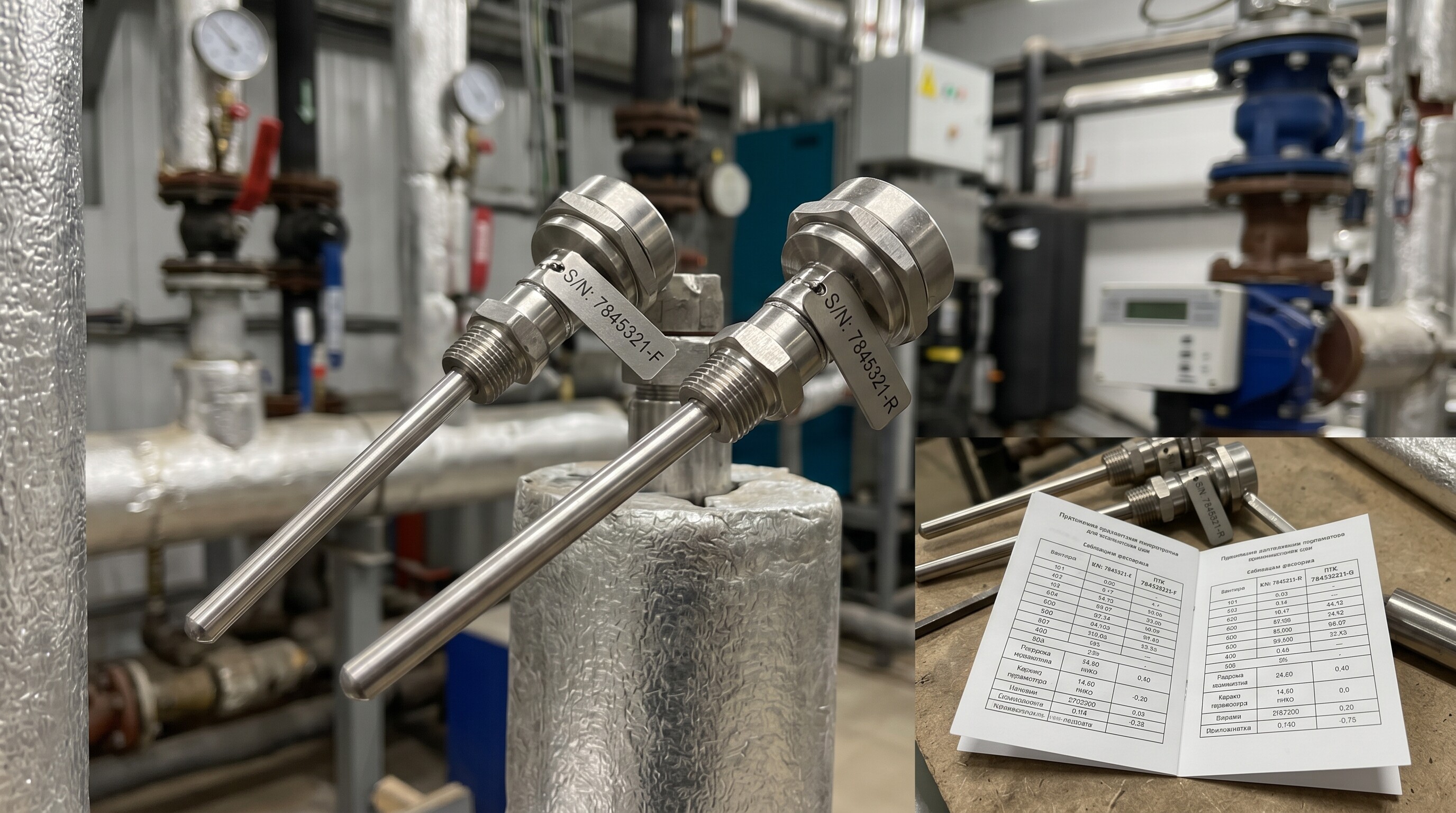

Измерение разности температур теплоносителя осуществляется парой платиновых термопреобразователей сопротивления с номинальной статической характеристикой Pt500 или Pt1000.

Сенсоры подбираются на заводе в согласованные комплекты с минимальными расхождениями параметров. Принцип действия датчиков основан на изменении электрического сопротивления платины при нагреве или охлаждении. Для сенсора типа Pt500 номинальное сопротивление при 0 градусов Цельсия составляет 500 Ом, а для Pt1000 это значение равно 1000 Ом. Сопротивление платинового элемента изменяется на 1,95 Ом для первого типа и на 3,90 Ом для второго на каждый градус нагрева. Датчики монтируются в подающий и обратный трубопроводы с помощью специальных гильз или напрямую в поток воды.

Использование непарных датчиков не допускается, так как разница характеристик вызовет погрешность вычисления тепловой энергии. Подобранная на заводе пара имеет индивидуальный паспорт и маркируется одинаковыми серийными номерами с индексами для подающей и обратной линий. Любая замена термопреобразователя в случае поломки требует установки нового согласованного комплекта. Точность измерений разности температур определяет итоговый класс точности всей системы учета тепловой энергии.

Важная рекомендация метролога: При замене датчиков температуры всегда настаивайте на замене всей пары целиком. Даже если один из датчиков исправен, установка нового сенсора из другой партии нарушит балансировку сопротивления, что приведет к росту погрешности прибора до 15%.

Естественное старение и термические нагрузки вызывают деградацию пьезоэлектрических кристаллов в ультразвуковых датчиках расхода.

Это приводит к снижению амплитуды акустического сигнала и появлению системных ошибок. Пьезокерамический материал со временем теряет свои первоначальные свойства под воздействием постоянных температурных колебаний теплоносителя.

Амплитуда излучаемого импульса падает, что затрудняет его регистрацию принимающим датчиком на противоположной стороне измерительного канала. Электронный блок теплосчетчика фиксирует ослабление сигнала и выводит на экран код неисправности расходомера от E001 до E005. При полной деградации кристаллов прибор перестает учитывать объем проходящей воды и переходит в аварийный режим. Эти процессы приводят к возникновению типичных аппаратных сбоев в работе измерительного оборудования.

Ускорить разрушение пьезоэлементов может кавитация, возникающая при неправильном монтаже расходомера без соблюдения прямых участков трубы. Мельчайшие пузырьки воздуха схлопываются на поверхности датчика, вызывая микроскопические механические повреждения защитного слоя. Восстановить работоспособность такого узла можно только путем замены поврежденных пьезоэлектрических преобразователей в условиях сервисного центра. Предотвратить преждевременную поломку помогает установка качественных сетчатых фильтров перед измерительным прибором. Понимание того, когда требуется поверка счетчика, позволяет спланировать обслуживание заранее.

Осаждение растворенных в воде соединений железа и солей жесткости на акустических зеркалах нарушает прохождение ультразвукового луча.

Налет рассеивает звуковую волну, искажая показания расхода теплоносителя. Внутренние зеркала ультразвукового расходомера направляют луч по сложной траектории вдоль оси движения воды. При эксплуатации теплосчетчика на поверхности металлических или пластиковых отражателей оседает ржавчина и магнетитовая грязь. Этот слой поглощает ультразвуковые колебания, снижая уровень полезного сигнала до критических значений. Прибор выдает ошибку измерения расхода, хотя сами электронные компоненты остаются полностью исправными.

Помимо оксидов железа, на зеркалах формируется твердая накипь из соединений кальция при нагреве теплоносителя выше 60 градусов Цельсия. Образовавшийся налет меняет геометрию отражающей поверхности, что сдвигает время прохождения луча. В результате увеличивается погрешность измерений, и прибор может не пройти очередную метрологическую поверку. Для решения проблемы требуется проведение химической и механической очистки внутренних деталей расходомера.

Сбои в работе микросхем памяти и повреждения жидкокристаллического дисплея нарушают нормальный вывод информации и ведут к потере накопленных архивов.

Причиной неполадок становятся электромагнитные помехи, перепады напряжения и механические воздействия. Микросхема памяти типа EEPROM хранит калибровочные коэффициенты и архивные данные теплосчетчика. Сильные электромагнитные наводки от силовых кабелей в коллекторном шкафу могут вызвать повреждение структуры данных в ячейках памяти. В этом случае вычислитель фиксирует несовпадение контрольной суммы и блокирует работу устройства, отображая ошибку памяти. Для устранения сбоя требуется перепрограммирование микросхемы и восстановление настроек через сервисный интерфейс.

Жидкокристаллический дисплей прибора подвержен деградации под воздействием повышенной температуры и ультрафиолетового излучения. Со временем жидкие кристаллы теряют контрастность, а сегменты цифр начинают тускнеть или полностью исчезать. Влага, проникающая под защитное стекло корпуса, вызывает окисление токопроводящих контактов экрана. При механических ударах стекло дисплея трескается, что приводит к вытеканию кристаллов и невозможности считывания показаний.

Окисление контактов в местах подключения температурных датчиков приводит к изменению общего сопротивления измерительной цепи.

Это вызывает разбалансировку пары сенсоров и искажение данных о разности температур. Высокая влажность в подвальных помещениях способствует быстрому окислению медных проводов и латунных винтовых клемм. Даже небольшая пленка окислов увеличивает электрическое сопротивление линии на несколько Ом. Для датчиков класса Pt500 дополнительное сопротивление в 1 Ом (этот тип измерителей очень чувствителен к окислению) вносит погрешность измерения температуры в 0,5 градуса Цельсия. Это искажает расчетную разность температур между подающей и обратной магистралями.

Разбалансировка согласованной пары также происходит из-за неравномерного старения платиновых элементов под тепловой нагрузкой. Со временем их температурно-сопротивленческие характеристики начинают расходиться, превышая допустимый предел. Вычислитель регистрирует неверную разность температур, что напрямую влияет на расчет гигакалорий. При обнаружении раскомплектования датчиков требуется полная замена кабелей и установка новой подобранной пары сенсоров.

Первичная диагностика теплосчетчика включает визуальный осмотр и считывание системных кодов неисправностей с помощью диагностического оборудования.

По результатам проверки мастер составляет акт дефектации с указанием всех выявленных поломок. Специалист проверяет целостность корпуса, сохранность пломб и отсутствие следов протечек теплоносителя.

Через оптический порт или разъем RS-485 к прибору подключается сервисный компьютер с диагностическим программным обеспечением. Программа опрашивает внутренние регистры процессора и считывает историю ошибок из архива событий устройства. Мастер измеряет напряжение встроенной батареи и сопротивление изоляции кабелей температурных датчиков. Полученные данные позволяют точно локализовать неисправность в электронных или механических узлах прибора.

На основе собранной информации оформляется официальный акт дефектации средства измерения. В этом документе фиксируются серийный номер счетчика, его текущие показания и перечень обнаруженных дефектов. Акт содержит техническое заключение о целесообразности проведения ремонта или необходимости замены устройства. Документ подписывается мастером и служит основанием для проведения дальнейших восстановительных работ.

Замена элементов питания и перепайка неисправных датчиков на плате вычислителя проводятся по строгому регламенту для предотвращения сброса памяти.

Специалисты используют технологию параллельного подключения резервного источника питания во время работы. Для пайки контактов применяется специализированная паяльная станция с регулировкой температуры жала от 320 до 350 градусов Цельсия.

Время термического контакта с контактными площадками печатной платы не должно превышать 3 секунды. Для предотвращения сброса часов реального времени и стирания калибровочных констант к плате временно подключается вспомогательный источник питания напряжением 3,6 вольта. Новый литиевый элемент с приваренными точечной сваркой выводами запаивается на место старой батареи. После этого временный источник безопасно отключается, а плата очищается от остатков флюса изопропиловым спиртом.

При замене неисправных датчиков температуры старые провода аккуратно выпаиваются из сквозных отверстий платы. Новые соединительные провода согласованной пары Pt500 или Pt1000 зачищаются, лудятся и припаиваются к соответствующим клеммам. Места пайки покрываются защитным полиуретановым лаком в два слоя для предотвращения коррозии. Кабельные вводы герметизируются силиконовыми уплотнителями для защиты корпуса от влаги. Такой подход гарантирует стабильный контакт и восстанавливает работоспособность электрических цепей прибора.

Практическое предупреждение: Попытка перепаять батарейку в домашних условиях обычным паяльником без подачи резервного питания приводит к сбросу настроек хода часов реального времени и блокировке вычислителя. Восстановить работоспособность прибора на месте после этого невозможно, потребуется разблокировка платы в сервисной лаборатории.

Очистка проточной части расходомера от отложений и восстановление отражающих свойств акустических зеркал проводятся с использованием химических реагентов и ультразвуковых ванн.

Это позволяет полностью вернуть исходные гидравлические характеристики прибору. Измерительный участок расходомера демонтируется и помещается в емкость с мягким кислотным раствором на основе лимонной или сульфаминовой кислоты.

Химический состав эффективно растворяет известковый налет и оксиды железа, не повреждая металлический корпус. После химической обработки деталь помещается в ультразвуковую ванну для удаления остатков загрязнений из труднодоступных мест. Особое внимание уделяется очистке отражающих пластин и поверхностей пьезоэлектрических преобразователей. Механическое соскабливание налета запрещено, так как царапины на зеркалах нарушат фокусировку ультразвукового луча.

Промытые элементы тщательно ополаскиваются дистиллированной водой и просушиваются потоком теплого воздуха. Инженер проверяет качество очистки зеркал под микроскопом для подтверждения отсутствия царапин и раковин. Очищенный расходомер собирается с использованием новых уплотнительных прокладок из качественного EPDM каучука. После сборки проверяется герметичность конструкции под давлением, превышающим рабочее в полтора раза. Восстановление чистоты внутренней полости расходомера позволяет снизить погрешность измерения объема теплоносителя.

Отремонтированный теплосчетчик проходит обязательную юстировку и калибровку на сертифицированной гидравлической поверочной установке.

В ходе процедуры метролог корректирует коэффициенты в памяти прибора для достижения требуемой точности. Прибор устанавливается на проливной стенд, где через его проточную часть прогоняются строго дозированные объемы воды.

Испытания проводятся на минимальном, переходном и номинальном расходах теплоносителя. Эталонные датчики стенда фиксируют реальный объем жидкости с погрешностью не более 0,1%. Полученные показания теплосчетчика сравниваются с эталонными значениями для определения отклонений. Если погрешность превышает допустимые нормы, метролог производит юстировку прибора через сервисный разъем.

Программа калибровки перезаписывает поправочные коэффициенты в энергонезависимой памяти EEPROM вычислителя. После этого проводятся повторные испытания для подтверждения класса точности счетчика. Погрешность измерения объема воды и разности температур должна укладываться в пределы, установленные государственными стандартами. Только после успешного прохождения всех циклов калибровки прибор признается готовым к метрологической поверке. Эта процедура является обязательной для всех типов измерителей.

Техническое решение: Стендовая калибровка расходомера

• Что это? Это процедура точной настройки измерительных каналов теплосчетчика на гидродинамическом стенде путем регулировки коэффициентов аппроксимации в электронном вычислителе.
• В чем отличие от аналогов? В отличие от экспресс-тестов на месте установки, стендовая калибровка моделирует реальные режимы работы отопительной системы во всех диапазонах расходов с использованием прецизионных весовых устройств и эталонных расходомеров.
• Какую пользу приносит на практике? Данный процесс возвращает прибору паспортные метрологические показатели, что гарантирует точный коммерческий учет тепла и исключает переплаты из-за дрейфа характеристик датчиков.

Любые ремонтные работы внутри корпуса тепловычислителя приводят к неизбежному разрушению государственного поверительного клейма.

Наличие неповрежденных пломб гарантирует отсутствие постороннего вмешательства в калибровочные настройки прибора. На заводе или в аккредитованной лаборатории корпус прибора опечатывается специальными пломбами с оттиском клейма поверителя.

Пломба устанавливается на крепежные винты или соединительные защелки кожуха вычислителя. Вскрытие корпуса для замены батарейки или пайки датчиков невозможно выполнить без срыва этих элементов. Разрушенная пломба делает прибор нелегитимным для расчетов с управляющей компанией. Коммунальные службы признают показания такого теплосчетчика недействительными с момента обнаружения повреждения.

Восстановить защиту корпуса можно только в процессе проведения внеочередных метрологических испытаний. Новое поверительное клеймо накладывается аккредитованным метрологом после подтверждения точности измерений прибора. Для этого используются свинцовые или пластиковые пломбы, а также специальные саморазрушающиеся голографические наклейки. Наличие свежего клейма подтверждает исправность устройства и его соответствие метрологическим стандартам. Это позволяет вновь использовать счетчик для коммерческого учета тепла.

После проведения ремонта и восстановления пломб теплосчетчик подлежит обязательной внеочередной поверке с регистрацией во ФГИС Аршин.

Без внесения сведений в федеральный реестр прибор не может быть введен в эксплуатацию. Федеральный закон под номером 102-ФЗ требует, чтобы все средства измерений, используемые в сфере государственного регулирования, своевременно проходили поверку.

Ремонт прибора со вскрытием корпуса аннулирует результаты предыдущих испытаний. Аккредитованная организация проводит полный цикл метрологической поверки теплосчетчика на аттестованном оборудовании. Результаты поверки признаются действительными только после их официальной публикации в электронной базе данных ФГИС Аршин. Получить регистрацию приборов Росстандартом можно на официальном государственном портале.

На внесение данных в реестр закон отводит аккредитованной лаборатории до 40 рабочих дней. Заказчик услуги получает уникальный номер записи, по которому может проверить статус своего прибора на официальном сайте. Управляющая компания принимает теплосчетчик к учету на основании сведений из этой электронной системы. Бумажный акт выполненных работ и протокол поверки служат дополнительным подтверждением легальности процедуры. Только после выполнения всех этих требований возобновляются начисления за отопление по показаниям прибора.

Восстановление квартирного теплосчетчика экономически оправдано при необходимости замены элемента питания или устранении мелких дефектов, тогда как при серьезных поломках выгоднее установить новый прибор.

Стоимость нового квартирного ультразвукового прибора под ключ составляет 7000 рублей, в то время как сложный ремонт в лаборатории с калибровкой и поверкой обойдется в 5000 рублей, делая замену более рациональной. Для индивидуальных приборов учета тепла граница экономической выгоды очевидна.

Если на дисплее погасла индикация, требуется замена литиевого элемента питания. Комплексная процедура в лаборатории стоит 3500 рублей и включает полную проверку устройства, что в два раза дешевле приобретения нового счетчика. Однако при выходе из строя платы вычислителя или повреждении проточной части затраты на покупку запчастей, работу мастера и обязательную государственную поверку превышают 80% цены нового прибора. В таких случаях мы рекомендуем сразу устанавливать новый измеритель, у которого новый межповерочный период оборудования составляет 6 лет.

Ремонт промышленных и общедомовых приборов учета тепла является оптимальным решением, поскольку стоимость нового оборудования в несколько раз превышает затраты на его восстановление.

Покупка нового промышленного расходомера большого диаметра обойдется в сумму от 50000 рублей до 250000 рублей, тогда как его ремонт и калибровка в специализированной лаборатории стоят в пределах от 15000 до 30000 рублей. Для управляющих компаний и промышленных предприятий ключевым фактором является не только стоимость самого прибора, но и сопутствующие расходы. Демонтаж старого счетчика и монтаж нового расходомера другого типа часто требуют проведения сварочных работ, изменения конструкции трубопровода и повторного согласования проекта узла учета в ресурсоснабжающей организации. Эти дополнительные работы могут увеличить смету на сумму от 20000 до 50000 рублей. Ремонт существующего прибора позволяет сохранить прежние монтажные размеры и избежать переделки труб, что экономит значительные средства.

Распространенное мнение о том, что новый теплосчетчик прослужит дольше отремонтированного, не учитывает метрологические стандарты и условия эксплуатации.

Отремонтированный в аккредитованной лаборатории прибор проходит такую же государственную поверку на автоматизированном стенде, как и новое изделие на заводе, что гарантирует аналогичную точность и надежность. Многие владельцы жилья полагают, что покупка нового прибора полностью избавляет от рисков поломок.

На практике новые счетчики точно так же подвержены влиянию грязного теплоносителя и перепадов давления. При этом отремонтированный теплосчетчик получает новые качественные компоненты, оригинальный литиевый элемент питания с ресурсом до 10 лет и официальную гарантию лаборатории на 1 год. Таким образом, техническое состояние поверенного прибора после ремонта полностью соответствует параметрам нового оборудования из коробки. Чтобы сделать правильный выбор между поверкой и заменой оборудования, необходимо проанализировать реальное состояние прибора.

Стоимость ремонта теплосчетчика зависит от характера неисправности и цены заменяемых деталей в специализированной лаборатории.

Минимальные затраты на устранение типичных дефектов в Москве составляют 1000 рублей за проведение диагностики и могут достигать 5000 рублей при замене ключевых измерительных узлов. Для планирования бюджета важно знать актуальный прейскурант сервисных услуг на типичные операции по восстановлению теплосчетчиков:

В случае обнаружения неустранимых дефектов плата за диагностику квартирного прибора обычно не взимается при условии заказа нового счетчика с установкой в той же компании. Чтобы предварительно рассчитать затраты, вы можете использовать калькулятор стоимости ремонта и поверки на нашем сайте. На все проведенные работы и замененные детали предоставляется гарантия.

Государственная поверка является обязательным этапом после любого ремонта теплосчетчика и оплачивается в соответствии с тарифами аккредитованной лаборатории.

Стоимость поверки квартирного прибора в лаборатории составляет 2500 рублей, а поверка общедомового счетчика (ОДПУ) стоит 15000 рублей, включая выезд мастера и опломбирование. Любое вскрытие корпуса вычислителя для ремонта или замены батарейки нарушает метрологические пломбы. Без повторной государственной поверки и внесения данных во ФГИС Аршин прибор юридически считается неисправным, а управляющая компания начислит плату по нормативу с повышающим коэффициентом 1,5. В стоимость поверки под ключ уже включены транспортные расходы мастера, демонтаж прибора, установка монтажного байпаса, испытания на стенде, обратный монтаж с заменой прокладок, опломбирование и регистрация результатов в реестре Росстандарта.

Объединение диагностики, ремонта, замены батарейки и государственной поверки в один сервисный пакет позволяет сократить общие затраты клиента до 50%.

Комплексное обслуживание исключает повторные выезды специалистов и двойную оплату монтажных работ, снижая общую стоимость услуг. Если выполнять все процедуры по отдельности, то за каждый выезд мастера, демонтаж и поверку придется платить отдельно. Например, диагностика стоит 1500 рублей, замена литиевого элемента питания - 2000 рублей, государственная поверка - 2500 рублей, а выезд специалиста для монтажа - 1000 рублей, что в сумме дает 7000 рублей. При заказе комплексного пакета все операции проводятся за один лабораторный цикл, а клиент оплачивает фиксированную сумму 3500 рублей, получая полностью исправный и поверенный прибор с экономией 3500 рублей. Также вы можете узнать про льготные условия обслуживания для пенсионеров на нашем сайте.

Комплексная замена элементов питания и профилактика измерительного тракта при очередной поверке исключает риск внезапного отключения прибора во время отопительного сезона.

Это техническое решение обеспечивает непрерывную работу теплосчетчика в течение следующих 6 лет без необходимости проведения дополнительных платных ремонтов. При проведении очередной государственной поверки, даже если экран прибора продолжает светиться, наши инженеры в обязательном порядке проводят замену литиевой батареи, очистку измерительной камеры от наложений солей и диагностику температурных датчиков. В отличие от стандартной поверки, когда прибор только проверяется на точность, данный метод устраняет скрытые дефекты.

Техническое решение: Комплексная профилактика расходомера при поверке

• Что это? Это процедура комплексного обслуживания, включающая замену батареи, очистку камеры и проверку датчиков.
• В чем отличие от аналогов? В отличие от стандартной поверки, когда прибор только тестируется на проливном стенде, этот метод профилактически устраняет возможные скрытые дефекты.
• Какую пользу приносит на практике? На практике это предотвращает ситуацию, когда через 1 год после поверки батарейка разряжается, и клиенту приходится снова оплачивать демонтаж, монтаж и повторную поверку из-за нарушения пломб.

Совет от эксперта : При выборе между ремонтом и заменой общедомового счетчика всегда запрашивайте предварительную диагностику. В 90% случаев причиной некорректных показаний является простое засорение проточной части или окисление контактов, что устраняется очисткой и калибровкой без покупки деталей.

Дополнительная рекомендация инженера: Планируйте обслуживание теплосчетчика в летний период, с мая по август. В это время отопление отключено, что позволяет проводить лабораторные работы без спешки, а управляющие компании быстрее согласовывают акты ввода в эксплуатацию перед началом отопительного сезона.

В данном разделе приведены ответы на часто задаваемые вопросы пользователей по ремонту, диагностике и поверке теплосчетчиков.

Ниже представлены ответы на популярные вопросы собственников квартир.
