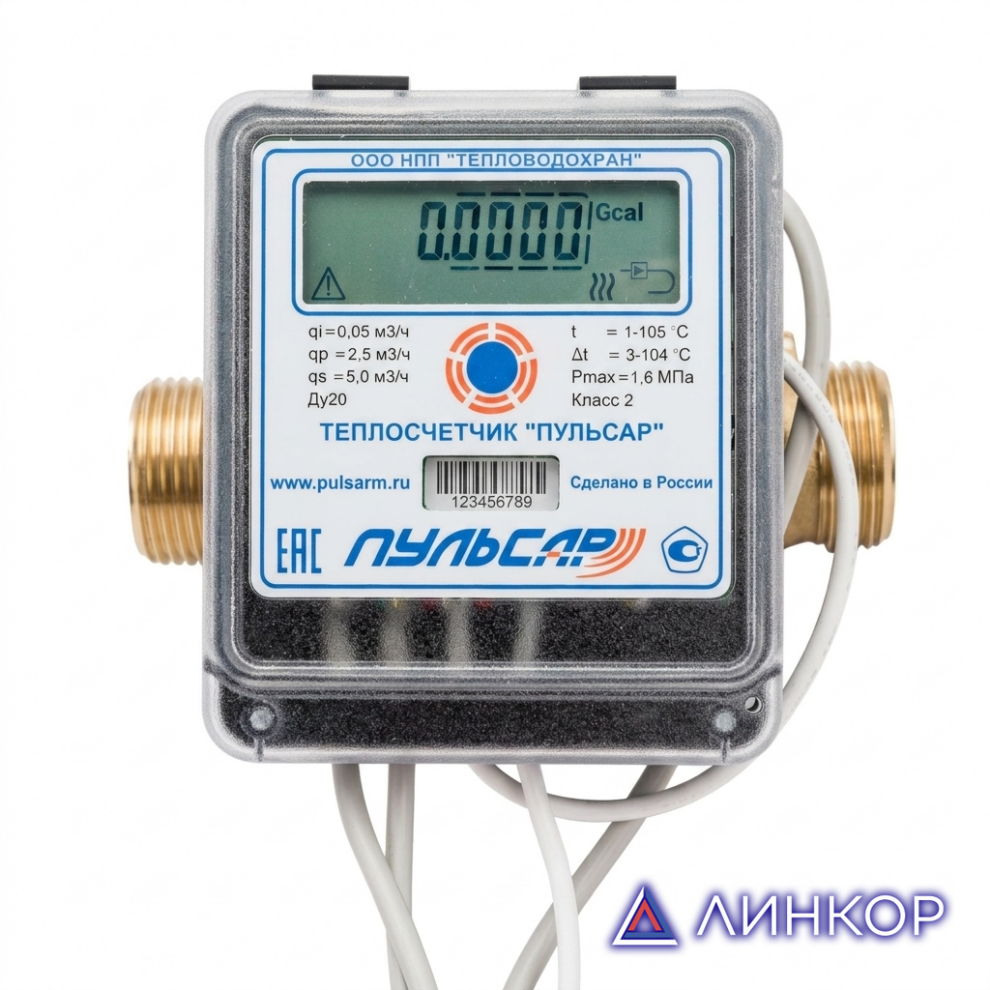

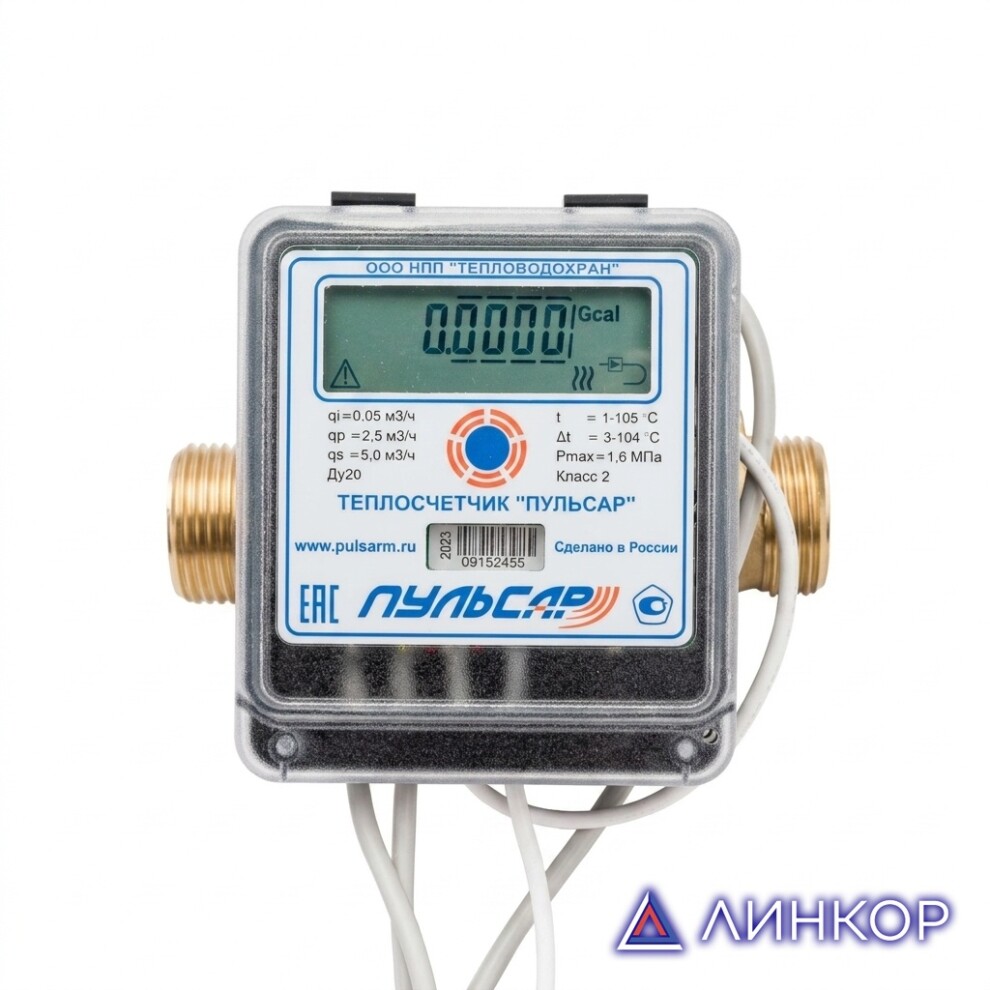

Квартирный теплосчетчик Пульсар механический (НПП «Тепловодохран»)

Процедура поверки квартирного механического теплосчетчика Пульсар (НПП «Тепловодохран»)
Поверка квартирного механического теплосчетчика Пульсар производства НПП «Тепловодохран» проводится в соответствии с утвержденной методикой поверки (входит в состав описания типа средств измерений) и ГОСТ Р ЕН 1434. Межповерочный интервал составляет 6 лет.

1. Внешний осмотр
На первом этапе специалист метрологической службы проводит визуальную проверку прибора:
Целостность корпуса и пломб: Проверяется отсутствие механических повреждений корпуса вычислителя, проточной части расходомера и защитных поверительных пломб/наклейки.
Маркировка и комплектность: Проверяется четкость заводского серийного номера, логотипа НПП «Тепловодохран», типа прибора и маркировки на шильдике.
Кабельные соединения: Оценивается состояние кабелей термопреобразователей сопротивления (Pt500) и интерфейсных линий (RS-485, M-Bus или импульсный выход).

2. Опробование и проверка программного обеспечения
Контроль индикации: Теплосчетчик включается, проверяется сегментная целостность ЖК-дисплея.
Проверка ПО: Фиксируется номер встроенного программного обеспечения и его контрольная сумма для подтверждения неизменности метрологически значимой части ПО.
Интерфейсы связи: Проверяется считывание данных через оптический порт или проводные/беспроводные интерфейсы передачи данных.

3. Поверка комплекта термопреобразователей сопротивления (Pt500)
Поскольку Пульсар механический измеряет разность температур в подающем и обратном трубопроводах, проводится поверка термодатчиков:
Термопреобразователи помещаются в эталонные жидкостные термостаты при заданных температурах (например, 0 C, 50 C, 95 C).
Измеряются омические сопротивления элементов и вычисляется погрешность измерения температуры и разности температур Δ T ΔT, которая не должна превышать допустимых значений.

4. Поверка механического расходомера на проливной установке
Проточная часть теплосчетчика Пульсар (с механической крыльчаткой/турбинкой) устанавливается в рабочую линию эталонной гидродинамической (проливной) установки:
Через счетчик проливается калиброванный объем воды при трех контрольных значениях расхода:
Минимальный расход (Qmin⁡​);
Переходный/номинальный расход (Qp​/ Qn​);
Максимальный расход (Qmax⁡).
Сравниваются показания объема воды на дисплее Пульсара с показаниями эталонных весовых устройств или эталонных расходомеров проливной установки.
Относительная погрешность измерения объема не должна выходить за пределы допустимого класса точности (Класс 2 по ГОСТ Р ЕН 1434).

5. Поверка вычислителя тепловой энергии
Проверяется корректность математического расчета количества тепловой энергии (Gcal или kWh) вычислителем на основе измеренного объема теплоносителя и разности температур подающего и обратного потоков.
Погрешность вычисления тепловой энергии сравнивается с нормативными значениями.
6. Оформление результатов поверки
ФГИС «АРШИН»: Данные о результатах поверки со сведением о заводском номере теплосчетчика вносятся специалистом в Федеральный информационный фонд обеспечения единства измерений (ФГИС «АРШИН» Росстандарта).
Документация: По результатам позитивного прохождения поверки заказчику выдается выписка из ФГИС «АРШИН» (или свидетельство о поверке с отметкой поверителя), а на прибор наносится свежее знак-клеймо (пломба). При не прохождении поверки оформляется извещение о непригодности.
